Se você trabalha ou quer começar na área de refrigeração, aprender a identificar corretamente os tubos do compressor é uma das habilidades mais importantes da profissão. Muitos iniciantes têm dúvidas sobre qual é o tubo de sucção, qual é o tubo de descarga e para que serve o tubo de serviço.

Neste artigo, você vai aprender de forma prática e simples como identificar cada tubo do compressor de refrigeração, evitando erros na instalação, manutenção e carga de fluido refrigerante.

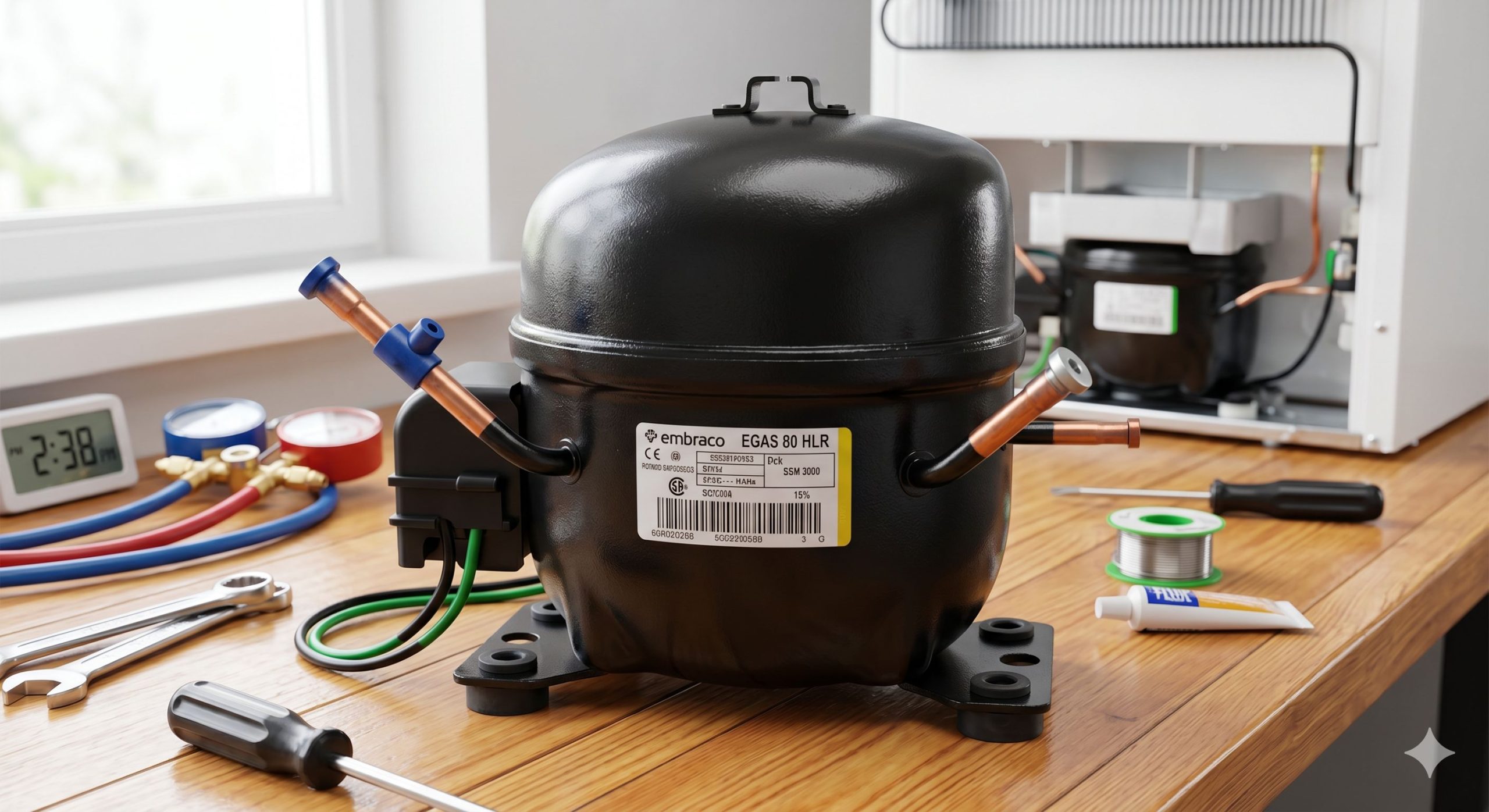

O Que São os Tubos do Compressor de Refrigeração?

O compressor é o coração do sistema de refrigeração. Ele é responsável por comprimir o fluido refrigerante e fazer o gás circular por todo o sistema.

Na maioria dos compressores herméticos, existem três tubos principais:

• Tubo de descarga (alta pressão)
• Tubo de sucção (baixa pressão)
• Tubo de serviço

Cada um possui uma função específica dentro do ciclo de refrigeração.

1. Tubo de Descarga do Compressor (Alta Pressão)

Qual é a função do tubo de descarga?

O tubo de descarga é o responsável por levar o fluido refrigerante em forma de vapor superaquecido para fora do compressor.

Após o gás ser comprimido pelo pistão, ele sai com:

• Alta pressão
• Alta temperatura
• Alta velocidade

Esse gás segue para o condensador, onde inicia o processo de troca térmica.

Como identificar o tubo de descarga?

Na maioria dos compressores, o tubo de descarga possui:

✅ Menor diâmetro
✅ Saída isolada internamente
✅ Maior temperatura ao funcionar
✅ Forte pressão de saída

Uma forma prática de identificar é ligar o compressor rapidamente: o tubo que “sopra” com força é o de descarga.

Como funciona internamente?

Diferente dos outros tubos, o tubo de descarga não fica aberto dentro da carcaça do compressor.

Ele é conectado diretamente à câmara de compressão através da placa de válvulas, conduzindo o gás comprimido até a saída do sistema.

Essa é a principal diferença mecânica entre ele e os tubos de baixa pressão.

2. Tubo de Sucção do Compressor (Baixa Pressão)

Qual é a função do tubo de sucção?

O tubo de sucção é por onde o fluido refrigerante retorna ao compressor vindo do evaporador.

Antes de ser comprimido novamente, esse gás passa pelo interior da carcaça do compressor, ajudando em:

• Resfriamento do motor
• Lubrificação das peças móveis
• Controle térmico interno

Como identificar o tubo de sucção?

Na maioria dos casos, o tubo de sucção possui:

✅ Maior diâmetro
✅ Temperatura mais fria
✅ Ligação vinda do evaporador

Se houver um tubo claramente maior que os outros, ele será obrigatoriamente o tubo de sucção.

Isso acontece porque a linha de baixa pressão trabalha com maior volume de gás.

3. Tubo de Serviço do Compressor

Para que serve o tubo de serviço?

O tubo de serviço é utilizado principalmente para:

• Fazer vácuo no sistema
• Inserir fluido refrigerante
• Medições de pressão
• Manutenção técnica

Ele também está ligado diretamente ao interior da carcaça do compressor.

Como identificar o tubo de serviço?

Normalmente:

✅ Possui diâmetro menor ou igual ao de sucção
✅ Fica lacrado na fábrica
✅ É usado apenas em manutenção

Em muitos compressores, ele fica ao lado do tubo de sucção.

Regra Importante: Quando os Tubos Possuem o Mesmo Diâmetro

Esse é um detalhe que muita gente não sabe.

Se os dois tubos de baixa pressão tiverem exatamente o mesmo diâmetro, não existe diferença funcional entre eles.

Ou seja:

✅ Tanto faz qual será usado como sucção
✅ Tanto faz qual será usado como serviço

Isso acontece porque ambos são apenas acessos diretos ao interior da carcaça do compressor.

Porém, atenção:

⚠️ Se houver um tubo visivelmente maior, esse obrigatoriamente será o tubo de sucção.

Resumo Rápido Para Identificar os Tubos do Compressor

Erros Comuns ao Identificar os Tubos

Muitos iniciantes acabam cometendo erros como:

• Ligar a sucção na descarga
• Fazer carga pelo tubo errado
• Soldar conexões invertidas
• Confundir tubos com mesmo diâmetro

Esses erros podem causar:

❌ Superaquecimento
❌ Baixo rendimento
❌ Queima do compressor
❌ Falhas no sistema de refrigeração

Por isso, entender a estrutura interna do compressor é fundamental para qualquer técnico refrigerista.

Vale a Pena Aprender Refrigeração?

A área de refrigeração cresce cada vez mais no Brasil e possui alta demanda por profissionais qualificados.

Hoje existem oportunidades em:

• Refrigeração doméstica
• Ar-condicionado
• Câmara fria
• Refrigeração comercial
• Manutenção industrial

Além disso, é uma profissão que permite ganhos altos e até abrir o próprio negócio.
